一、 安裝前的必要準備
1、設備開箱后，注意收集保存好所有資料(說明書、合格證、保修卡等)。
2、教室應由甲方先期進行簡單裝修，如用白涂料粉白墻壁，安裝吊頂，鋪墊磁磚地面或者靜電地板等。在裝修期間可安排配合裝修人員預先埋線或打孔等，以防在裝修完成后破壞裝修效果。

二、 實訓室強弱電布線

1、弱電施工

1.1、室內走線通道

(1)地槽方式

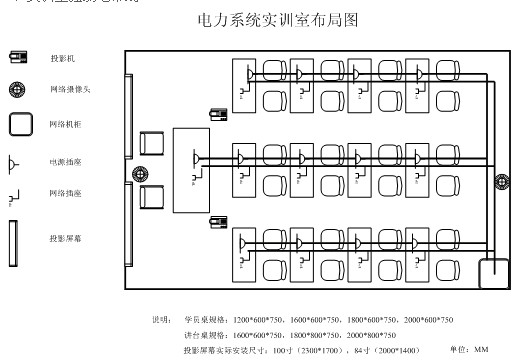

詳見布局圖(在本圖的指導下,根據教室實際情況,可作適當的調整)。
有條件的單位應根據圖紙繪制的式樣,事先在教室地板上按規定尺寸,方向開槽,再用水泥平整敷好,并按尺寸準備好木質蓋板。
(2)PVC線槽方式
詳見布局圖(在本圖的指導下,根據教室實際情況,可作適當的調整)。
如果單位的地板不具備開槽條件,例如出現地板層太薄等情況,可使用PVC線槽替代。
應按照多媒體教室布局圖中的地槽位置安裝線槽。并使用塑料膨脹加自攻螺釘固定。

(3)PVC套管方式

詳見布局圖(在本圖的指導下,根據教室實際情況,可作適當的調整)。
如果采用靜電地板鋪設方式，可使用PVC管，施工時注意管線要排列整齊，并用扎帶捆扎，管卡固定。
1.2、學員桌安放
學員桌在設計初期應因地制宜，應根據樓層實際高度（如有吊頂和靜電地板均應考慮在內）來設計，如學員桌擋板高度要求為30-40公分，遇樓層偏低時就需考慮擋板高度，或者采用小尺寸屏幕，以免在實際使用時造成學員視線被阻擋。12張學員雙人桌分成四排，三列擺放(見布局圖)。前后桌間距80公分以上，通道間距70公分以上，第一排學員桌距屏幕間距應在280公分以上，末排后的空間應在100公分以上。
1.3、機柜安裝
準備1臺網絡機柜,用于安裝交換機,功放，服務器等相關設備，機柜的位置可根據教室的實際情況及使用單位的要求擺放，應注意通風、受潮等情況
各設備應按使用者要求合理安排位置，設備間距應在5公分以上。.
1.4、雙絞線布線
采用8芯超五類UTP非屏蔽雙絞線,星型布線結構。
從機柜內交換機位置起,下到機柜底部出線口,沿地槽分別引到各個桌子用戶點位處,兩端均按照圖紙所示使用標簽紙進行編號,并用透明膠帶或扎帶進行纏裹,防止號碼簽損壞。
線纜預留好長度后鉗斷(用戶端0.5米,墻柜交換機端1米)。
注意雙絞線的敷設過程中,如果需要彎曲,則彎曲半徑應大于90度,
制作水晶頭(RJ45頭),全部嚴格按照TIA568B的標準壓接。
RJ45頭T568B標準的線序從8―1依次為:橙白,橙,綠白,藍,藍白,綠,棕白,棕。
1.5、雙絞線測試
RJ45頭全部壓接完畢后,使用網絡通斷儀,對每根網線進行通斷測試。
測試時按照編號順序進行,在雙絞線一端接上通斷儀信號發射器,另一端接上通斷儀信號接收器,打開通斷儀電源開關。
注意通斷儀八個指示燈(由1至8)按照順序依次閃爍綠燈,說明雙絞線通暢,RJ45頭壓接正確。
如果任一指示燈出現不亮,紅燈閃爍或不按照順序閃爍的情況,說明線路故障,如RJ45頭壓接存在問題,需要鉗斷后取一顆RJ45頭重新壓接,注意線纜兩頭的RJ45頭都可能出現問題,更換一端RJ45頭后仍出現問題,可再更換另一端RJ45頭。
如果兩端更換RJ45頭后還存在問題,應考慮是RJ45頭沒壓接好,還是雙絞線存在問題.可用萬用表測試.將線纜兩端8芯線均剝出銅芯,一端直接全部短接,在另一端兩兩測試電阻,如果電阻基本為零,則通暢;若出現斷路,即電阻無窮大,則雙絞線有斷處,應更換。
1.6、雙絞線捆扎整理
雙絞線全部敷放完畢后,線槽的雙絞線,每隔6CM采用扎帶捆扎,但不能扎得太緊,不能改變雙絞線的幾何形狀,防止損壞線纜。
若采用PVC線槽方式,則不需要捆扎,直接用線槽蓋蓋住即可。
機柜內雙絞線采用扎帶捆扎。
應根據實際情況,適當增大捆扎密度,并用將雙絞線束固定在機柜內,保持機柜內線纜整潔美觀。
2、強電施工
1.1應使用≥6 mm2的銅線,向教室內引入電源,并安裝配電箱。
強電的火線,零線,地線應選用不同顏色的電線,以示區分。
所有電線的安裝應按照有關電工技術標準的規定安裝,并保持電線的橫平豎直。
電線采用穿>φ25PVC管安裝,保持該PVC管與PVC塑料蓋槽距離≥30CM,并采用φ25的管卡固定。
PVC管內主干火線,零線采用6mm2的電源線,地線采用6mm2的電源線.分支采用2mm2的電源線.每種電線必須采用不同的顏色以便區分.管與管之間通過直通連接,轉彎處使用彎頭連接。
PVC管鋪設應橫平豎直。
在每張桌子對應處采用φ25PVC管三通作為分支出線口,分支出線后直接連接插線板或地插。
2.1、安裝電源線,插線板或地插
每出線口用分支電線接出,并連接1個插線板或地插，所有接頭必須使用電工膠帶纏扎絕緣防潮,防止出現短路斷路的情況。
2.2、電源通電測試
強電安裝完畢后,應在不接設備的情況下通電,并用電筆測試各個插座以及強電柜等,確定不會出現短路斷路的情況。
2.3、地槽,PVC線槽出線
地槽使用木質蓋板,板的兩側,根據每個出線的位置兩邊均開設小口,用作雙絞線出口。
如果使用PVC線槽,只需使用電鉆在蓋板上鉆孔出線即可。
3、設備安放
將電腦,服務器,投影機，網絡攝像頭，功放，調音臺等所有設備開箱,注意收集保存好所有資料和保修卡。
將這些設備安放好,連接網線,電源線,冗長的線纜應盤收和捆扎。
網線兩端的RJ45頭,一端插在機柜交換機端口上,另一端插在計算機網卡端口上。

安裝投影屏幕，注意至少固定四個以上自攻螺絲，保證安裝的美觀性。

投影機與網絡攝像頭采用吊頂安裝的方式，投影機與攝像頭安裝時注意吊架的高度，盡量調高吊架，投影機及攝像頭底端距離地面2.2米以上（樓層較低的可適當調整）。

音箱固定在教室后面墻壁的兩側，采用自攻螺絲或膨脹螺絲加以固定。
4、其它相關設備的安裝
將打印機,VGA分配器,后,按照系統結構示意圖所示連接,安放好,并收集保存好所有資料和保修卡。
5.整體通電
設備安裝完畢,整體通電.確定各臺設備運轉正常。
6.各類軟件的安裝,聯網調試
按照生產廠商提供的安裝手冊,用戶使用手冊安裝,調試。
